2つのストリング間の表面を杭打ちする

この杭打ち方法は、ストリングと面を杭打ちする際に使用できます。道路設計ファイルから杭打ちする場合には適用されません。

2つのストリングの間の面を杭打ちするには:

杭打ち選択画面で、杭打ちフィールドから2つのストリングまでを選択し、マップ内の各ストリングをタップするか、をタップしてリストから各ストリングを選択します。
工事のために道路を空けた状態で、道路からオフセットされた杭打ちを設定するには、工事オフセットを定義します。
「開始」をタップします。

道路ナビゲーション画面が表示されます。オプションをタップして、ナビゲーション表示、勾配、杭打ちポイントの詳細の設定を行ったり、数値地形モデル（DTM）に対して相対的に杭打ちデルタを表示したりします。
道路ナビゲーション画面の情報を使用して、道路に対する相対位置を確認し、杭打ちするポイントに移動します。

報告されるデルタには、以下が含まれます。
- ステーション設置および、プライマリ測点距離ストリングに対する現在の相対位置のオフセット値。
- 各ストリングまでの左右に移動する値。
- 二つのストリング間の面までの垂直距離（垂直距離）。
- プライマリ測点距離ストリングまでの垂直距離（垂直距離）。

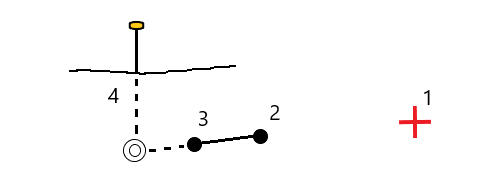

  下図は、プライマリ測点距離ストリング（1）、二つのストリング（2、3）、および二つのストリングの範囲の垂直距離（4）を示します:
- 二つのストリング間の面までの垂直距離。

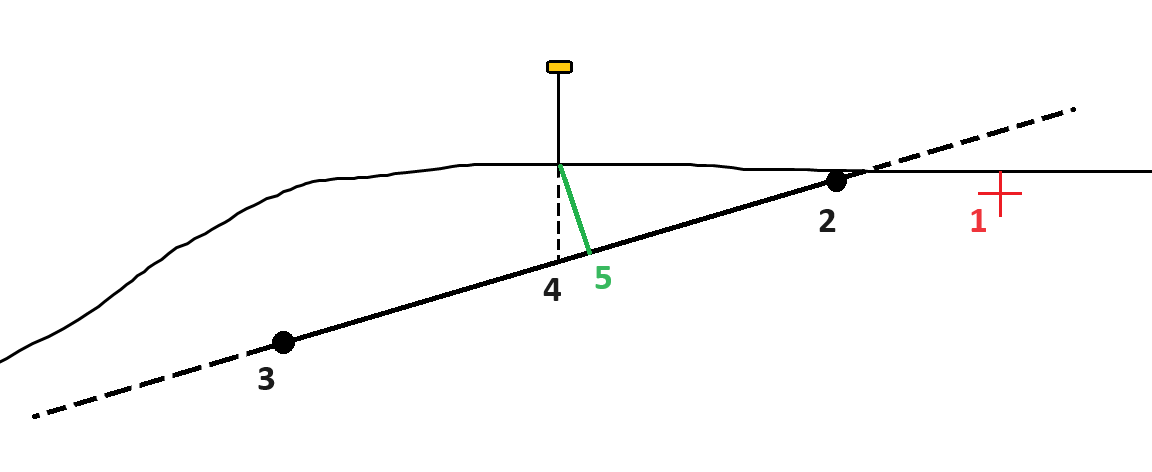

  下図は、プライマリ測点距離ストリング（1）、二つのストリング（2、3）、二つのストリング間の面までの垂直距離（4）、および二つのストリング間の面までの垂直距離（5）を示します:
ポイントが許容範囲内にない場合には､測定をタップしてポイントを測定します。
「保存」をタップします。

ナビゲーション画面に戻りました。

次の手順

道路沿いのポイントの測定を続行するには、Sta+またはSta-ソフトキーをタップして、次または前の測点を選択します。

測点の選択画面の自動増加フィールドを有効にした場合、次または前の測点が自動的に選択されます。杭打ちに利用できる測点を参照してください。
Escをタップし、この杭打ち方法を終了する。
杭打ち方法を変更し、次を杭打ちする場合:
- プライマリストリングまでの場合、Escをタップし、杭打ちフィールドでプライマリストリングまでを選択します。
- ストリングまで - Escをタップし、マップ内のストリングをタップします。
- 2つのストリングまで - Escをタップし、杭打ちフィールドから2つのストリングまでを選択します。
- ストリング上の測点 - Escをタップし、マップ内のストリング上の測点をタップします。
