Misura altezza antenna GNSS
Questo argomento descrive come misurare l'altezza di un'antenna montata su una palina o su un treppiede quando il campo Misurato in è impostato su Parte inferiore dell'antenna o Parte inferiore del supporto antenna o Parte inferiore dello sgancio rapido.
SUGGERIMENTO – In un rilevamento GNSS il software aggiunge automaticamente il valore di offset appropriato per il metodo di misurazione selezionato quando si inserisce il valore Altezza antenna. È anche possibile utilizzare i valori di offset mostrati come riferimento se le normative locali richiedono di calcolare manualmente l'altezza dell'APC come verifica sul registro del campo.
Spectra Geospatial ATTENZIONE – Quando si misurano o si picchettano punti utilizzando la compensazione inclinazione IMU, assicurarsi che l’altezza antenna e il metodo di misurazione inseriti siano corretti. L’affidabilità dell’allineamento e della posizione dell’estremità asta, specialmente durante il movimento dell’antenna quando l’estremità dell’asta è ferma, fa affidamento solamente sul fatto che l’altezza dell’antenna sia corretta. L’errore residuo in posizione orizzontale causato dal movimento dell'antenna durante la misurazione quando l'estremità dell'asta è ferma, non può essere rimosso cambiando l’altezza antenna dopo aver misurato il punto.
Ricevitore montato su asta

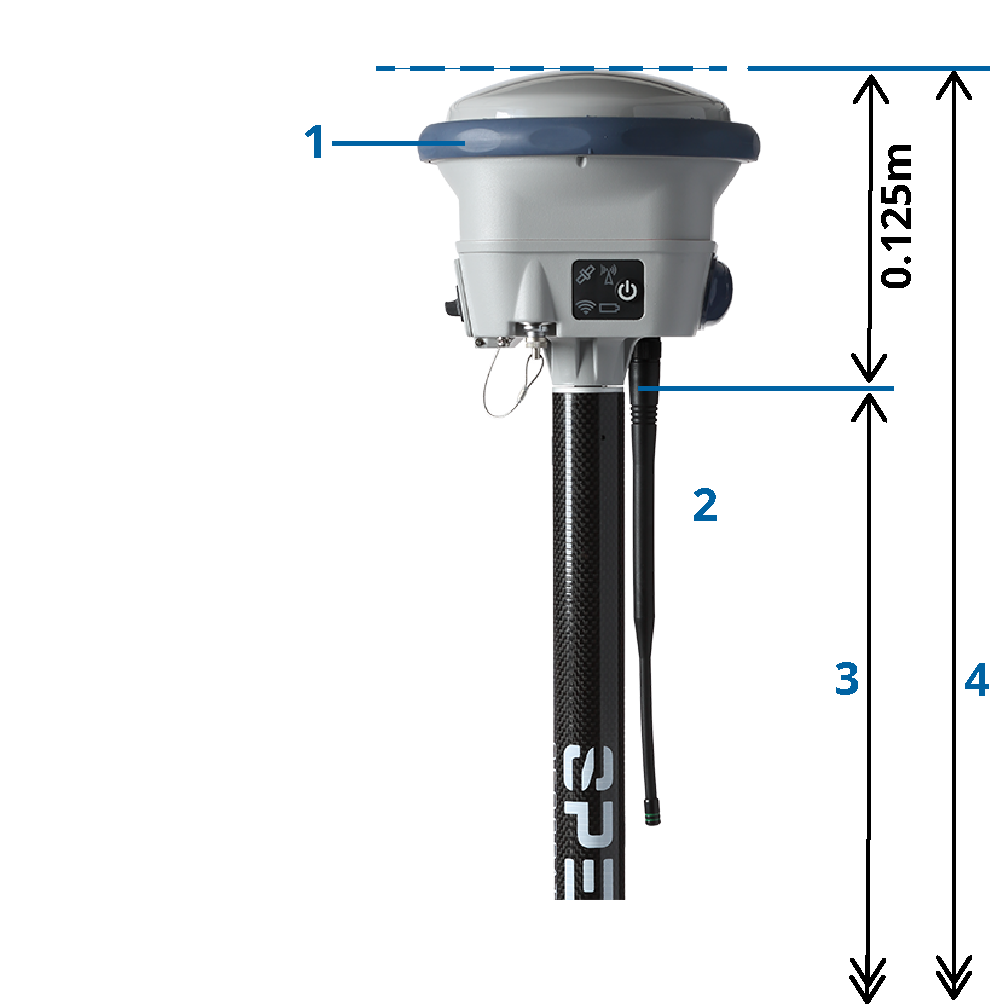

Per gli offset applicati automaticamente dal software per ogni metodo di misurazione, fare riferimento al grafico seguente dove:
(1) è il ricevitore
(2) è la parte inferiore del supporto dell'antenna
(3) è l'altezza non corretta misurata dall'estremità dell'asta alla parte inferiore dell'antenna
(4) è l'altezza corretta all'APC dalla parte inferiore dell'asta
Ricevitore montato su treppiede
Di seguito viene descritto come misurare l'altezza di un ricevitore utilizzando la levetta sull'estensione del ricevitore, quando il ricevitore è montato su un tripode.

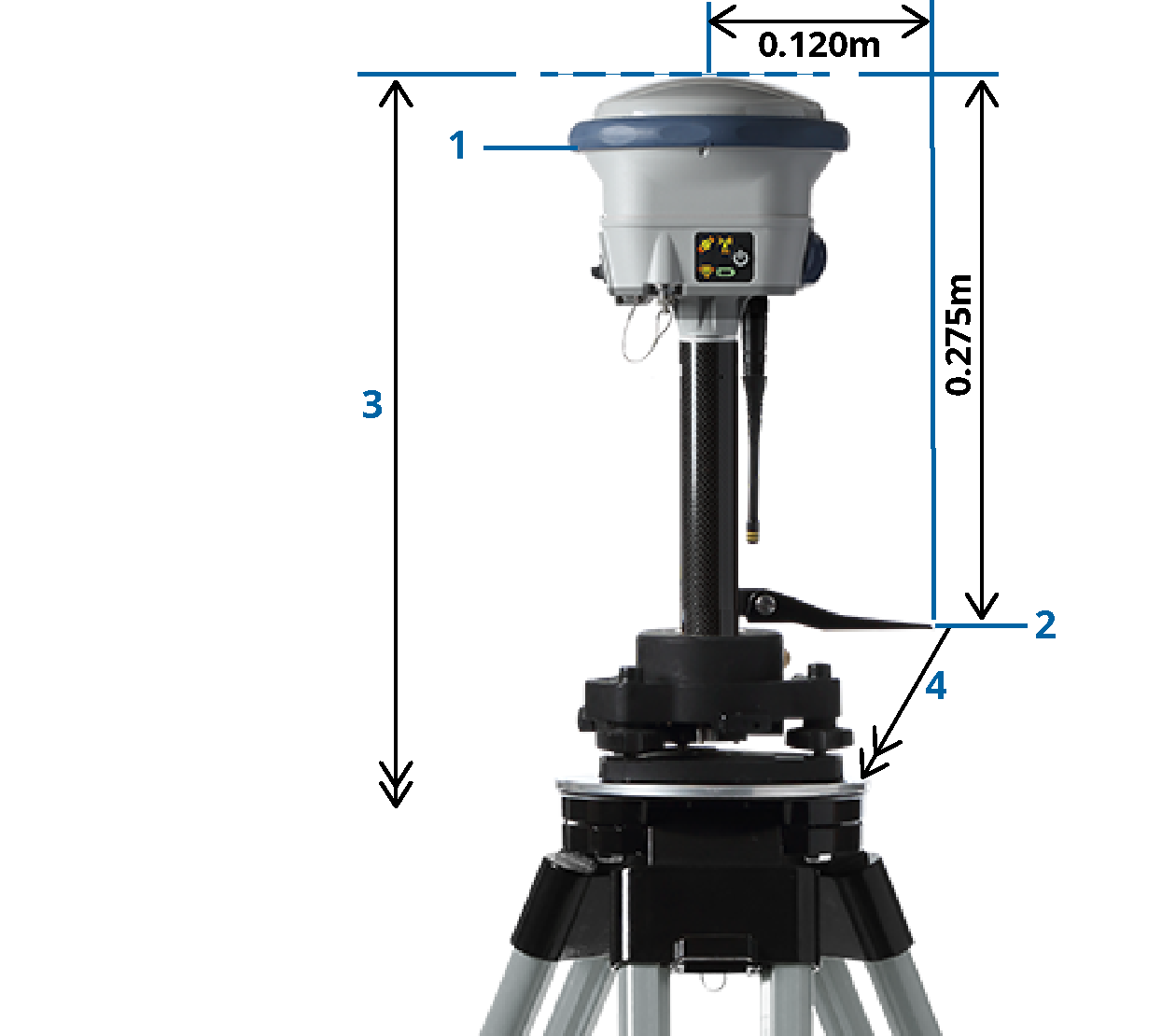

Per gli offset applicati automaticamente dal software per ogni metodo di misurazione, fare riferimento al grafico seguente dove:
(1) è il ricevitore
(2) è la leva della prolunga
(3) è l'altezza corretta alla APC dal segno sul terreno
(4) è l'altezza non corretta, misurata con un metro a nastro o con asta di misurazione dal segno sul terreno all'estremità della leva (notare che si tratta di una misurazione della pendenza)
Antenna Rover Zephyr 3

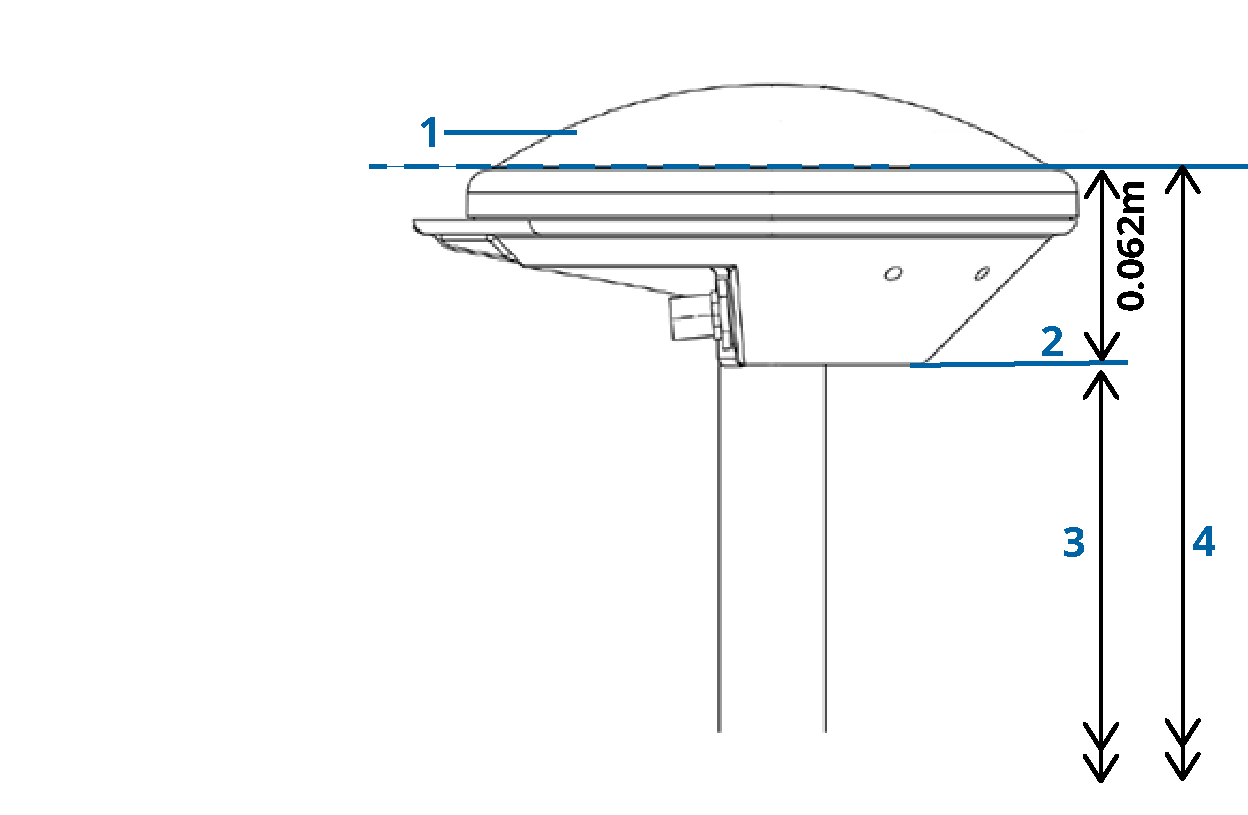

Per gli offset applicati automaticamente dal software, fare riferimento al grafico seguente dove:
(1) è l'antenna Zephyr 3 Rover.
(2) è la parte inferiore del supporto dell'antenna
(3) è l'altezza non corretta misurata dall'estremità dell'asta alla parte inferiore dell'antenna
(4) è l'altezza corretta all'APC
NOTA – Se questa antenna è montata su un cavalletto, misurare l'altezza dal segno sul terreno alla parte superiore della tacca che sporge dal lato dell'antenna.
Antenna base Zephyr 3
Se l'antenna base Zephyr 3 è montata su un cavalletto, misurare l'altezza nella parte inferiore della tacca sul lato dell'antenna.

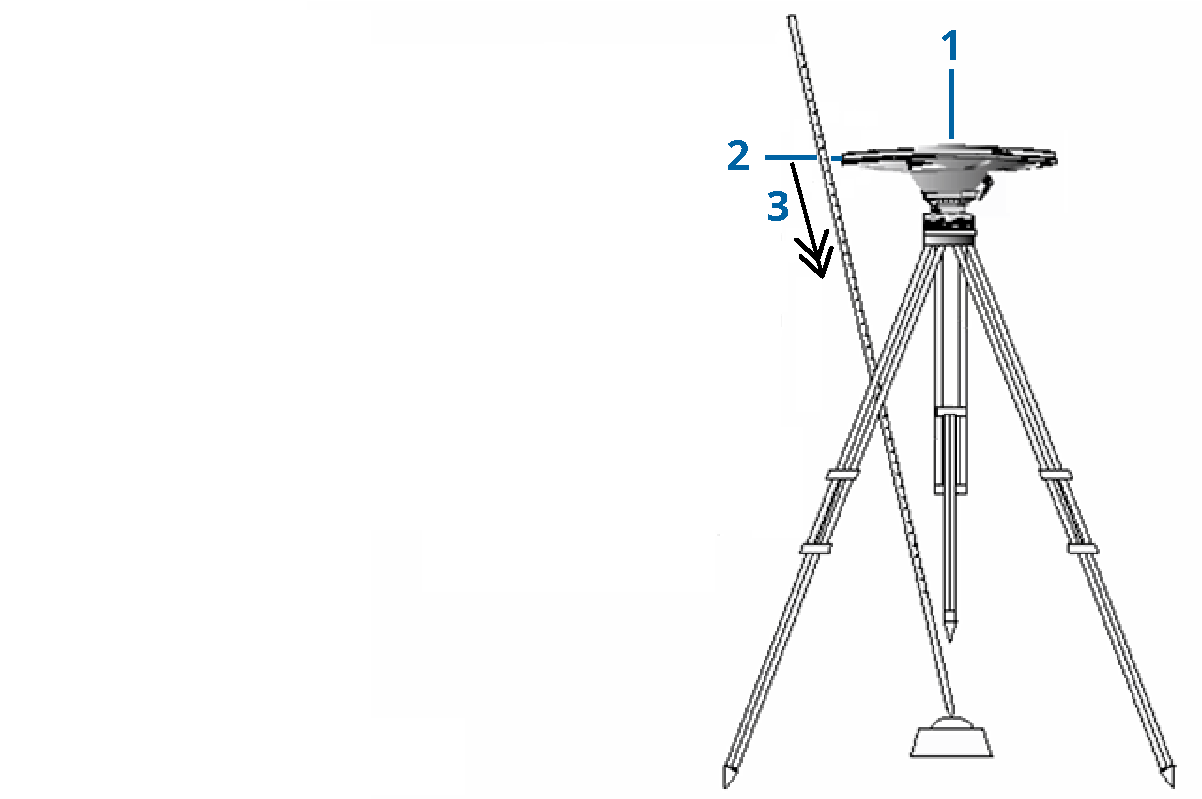

Per il metodo di misurazione della parte inferiore della tacca quando l'antenna è su un treppiede, fare riferimento allo schema seguente dove:
(1) è l'antenna base Zephyr 3.
(2) tacca sul perimetro del piano terreno
(3) è l'altezza non corretta dal segno sul terreno alla parte inferiore (parte inferiore) della tacca
NOTA – Misurare l'altezza da tre differenti tacche intorno al perimetro della piastra base. Registrare poi la media come l'altezza antenna non compensata.
